Descrizione

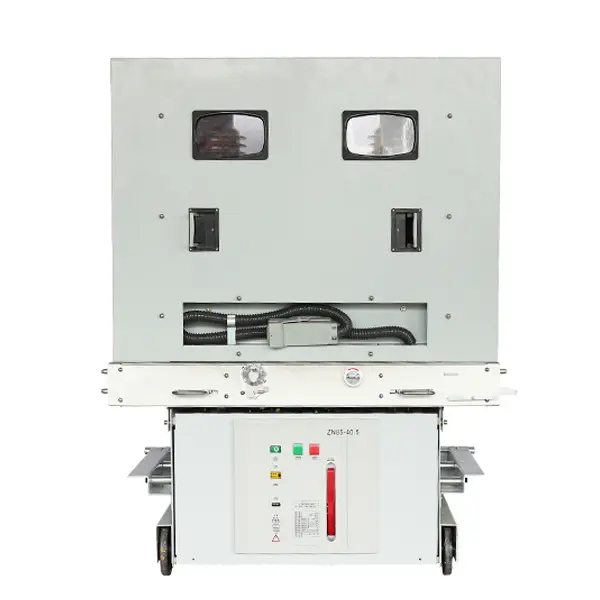

Lo ZN85 è un interruttore automatico sottovuoto ad alta tensione con frequenza di 50Hz e tensione nominale di 40,5kV. È molto adatto all'uso in imprese industriali e minerarie, centrali elettriche e sottostazioni in cui è richiesto un funzionamento frequente. Le sue prestazioni stabili e la facilità di installazione lo rendono la scelta ideale per il controllo e la protezione nei sistemi di trasmissione e distribuzione ad alta tensione.
Standard di prodotto
L'interruttore sottovuoto ad alta tensione ZN85-40.5 è conforme ai seguenti standard:
IEC 62271-100 Interruttore automatico in corrente alternata ad alta tensione
GB/T 11022-2011 Specifica generale standard per quadri elettrici ad alta tensione e apparecchiature di controllo
GB 1984 Interruttore automatico in corrente alternata ad alta tensione
GB 311.1 Coordinamento dell'isolamento delle apparecchiature di trasmissione e distribuzione di energia elettrica ad alta tensione
Condizioni di lavoro
Condizioni di funzionamento normali:
Temperatura ambiente: da -40℃ a +40℃ (temperatura inferiore a 35℃ entro 24 ore)
Umidità relativa: ≤95% (media giornaliera) o ≤90% (media mensile)
Altitudine: ≤1000 metri
Parametri tecnici
1.1 Parametri tecnici
| Articolo Unità | Valore di riferimento | |
| Voto yoltag | kV | 40.5 |
| Tensione di resistenza all'impulso del fulmine | kV | 185 |
| Livello di isolamento nominale Tensione di resistenza alla frequenza di alimentazione di 1 minuto | kV | 95 |
| Frequenza nominale, | Hz | 50/60 |
| Corrente nominale | A | 630/1250/1600/2000/2500/3150 |
| Corrente nominale di interruzione del cortocircuito | kA | 20/25/31.5 |
| Corrente nominale di cortocircuito (valore di picco) | kA | 506,380 |
| Corrente nominale di breve durata | kA | 20/25/31.5 |
| Corrente di tenuta nominale (valore di picco) | kA | 506,380 |
| Sequenza operativa richiesta | 0-0,3s-CO-180s-CO | |
| Durata nominale del cortocircuito | 5 | 4 |
| Tempi di realizzazione-rottura con la corrente nominale di cortocircuito | Tempo | 30 |
| Vita meccanica | Livello M2 | |
| Pesare | kg | 350 |
1.2 Parametri meccanici
| ltem | Unità | Valore di riferimento |
| Divario di contatti | mm | 20±2 |
| Contatto overtravel | mm | 6±1 |
| Velocità media di produzione | m/s | 0.6±0.2 |
| Velocità media di rottura | m/s | 1.5~2.0 |
| Tempo di rimbalzo nella presa di contatto | ms | ≤3 |
| Contatto non sincrono | ms | ≤2 |
| Resistenza del circuito di ciascuna fase | μ Q | ≤80 |
| Spessore totale ammissibile di usura del contatto mobile/fisso | mm | 3 |
Dimensioni d'ingombro e di installazione
Dimensione complessiva dell'interruttore automatico ad alta tensione per interni ZN85-40.5 (cilindro isolante)
| Corrente nominale (A) | 630 | 1250 | 1600 | 2000 | 2500 |
| Corrente di rottura nominale (kA) | 202,531.5 | 202,531.5 | 2,531.5 | 31.5 | 31.5 |
| Dimensione del contatto fisso D(mm) | φ35 | φ49 | 中55 | φ79 | φ109 |
| Distanza interfase (mm) | 300±1.5 | ||||
| Corsa del carrello (mm) | 610±2 | ||||
